施工前，应熟悉图纸，对设计图中各专业管网线进行套图，检核下列问题：

1、依据现场已完成的定位，设计图中的管网线与现场位置是否存在偏差；

2、根据设计图规定的泄水坡度，检核管网线的排水方向、各管井标高是否正确；本工程井的位置尽量避免管井设在干道上；

3、检查各专业管网线之间是否存在相互碰撞（主要是交叉标高问题）；

4、最后，所有网管检核并调整后的图纸以文件和电子档的形式上报设计单位，签字或盖章生效。

注明：由于本工程实例业主、设计咨询公司隶属台湾公司，依据他们的工程模式，施工图纸与设计图不能同等，需要现场深化检核后方可施工。

设计单位现场确认后，依据确认后的图纸准备施工，以雨水管网为例，其具体流程分为：

前期准备—沟槽开挖—埋管、砌雨水井—隐蔽验收—土方回填。

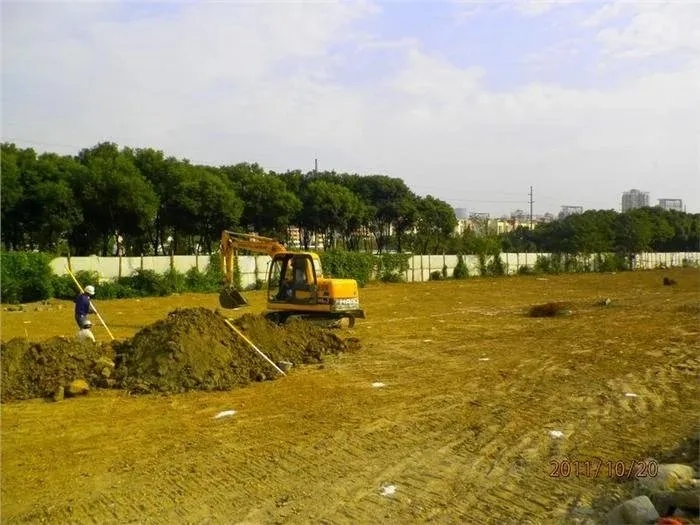

前期阶段主要是引进各种设备、材料等，以及室外管网的测量放线，简单处理下高程高差较大的区域，以便于之后的沟槽开挖。

沟槽开挖主要是根据施工图上的坐标及管井标高定位开挖，过程中需要专业测量员严格控制标高，这里以下就不再详述，直接上施工照片更为直观：

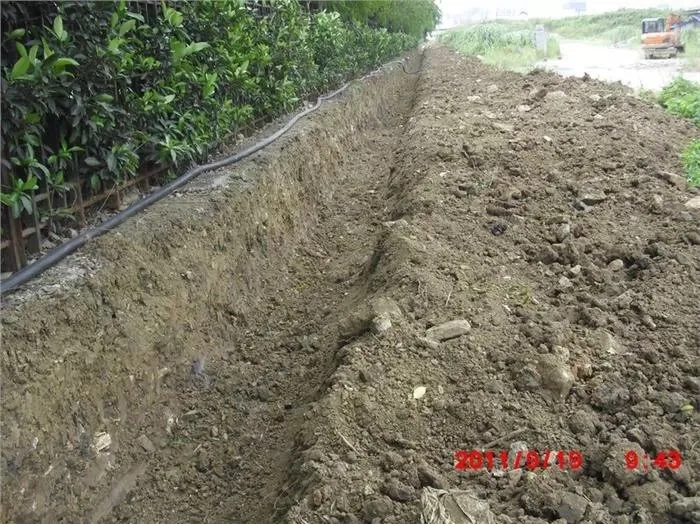

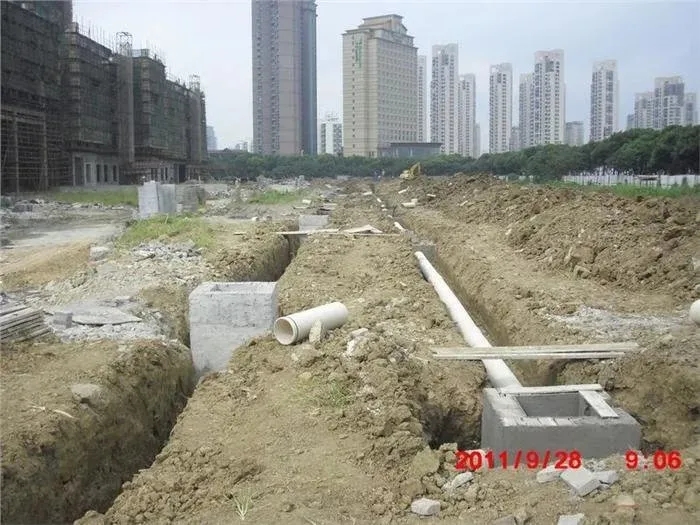

最东侧一排最先开挖，原则上应该有放坡的，施工单位节省成本。

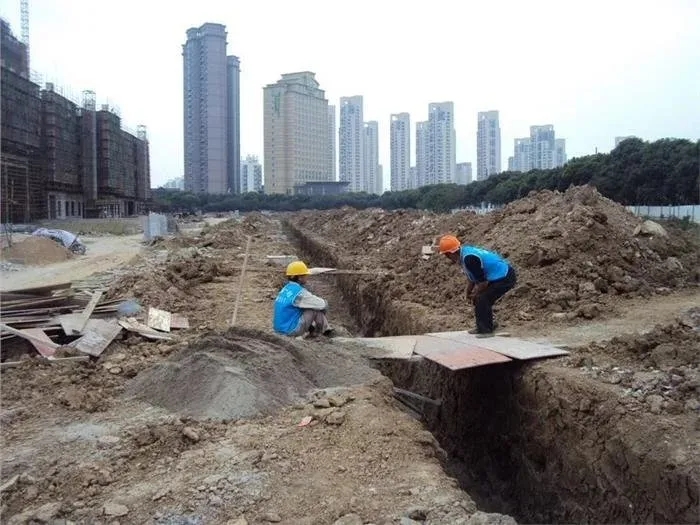

沟槽挖好了，人工处理下小土块，尽量垫平。

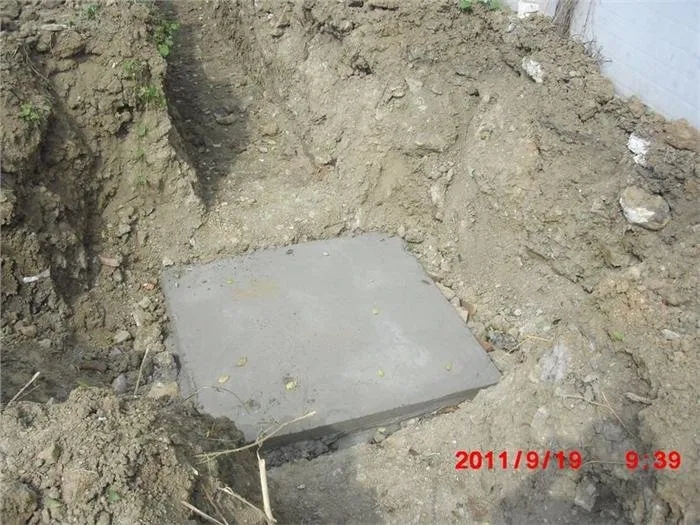

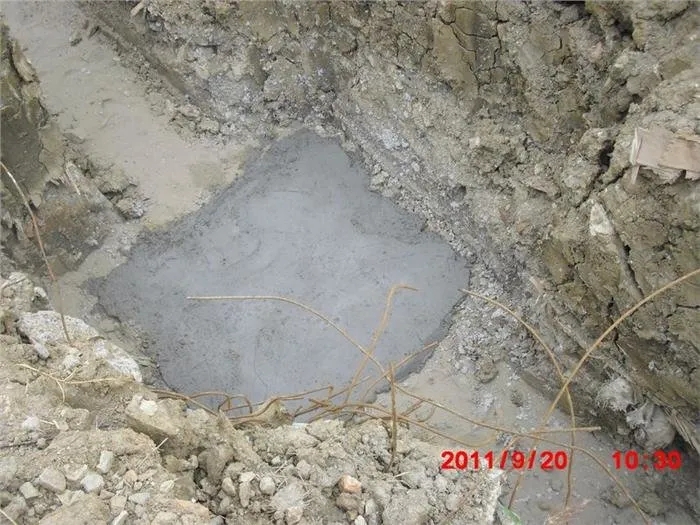

这是在做检查井垫层，10CM混凝土垫层浇筑。

对比上张，两家单位施工质量差异。

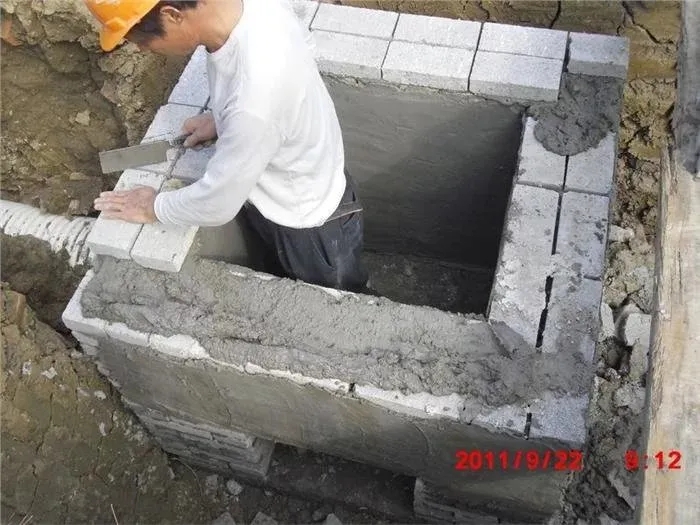

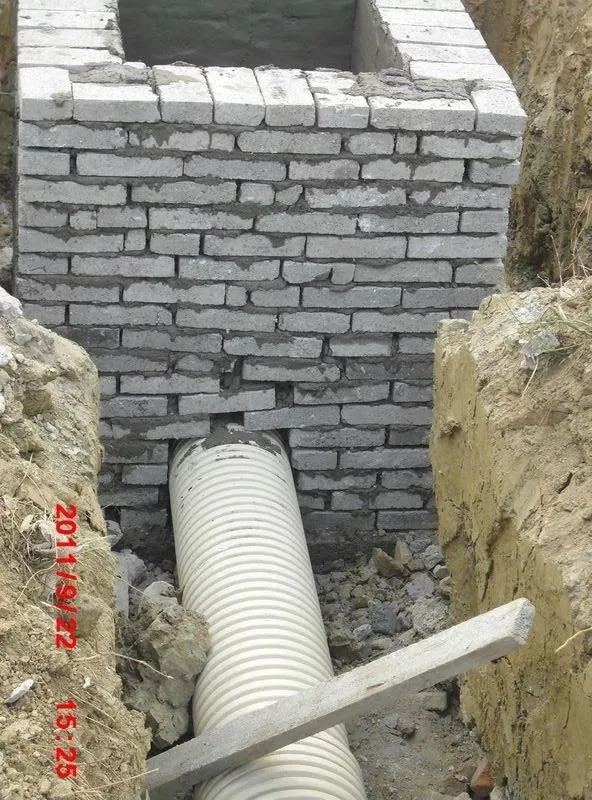

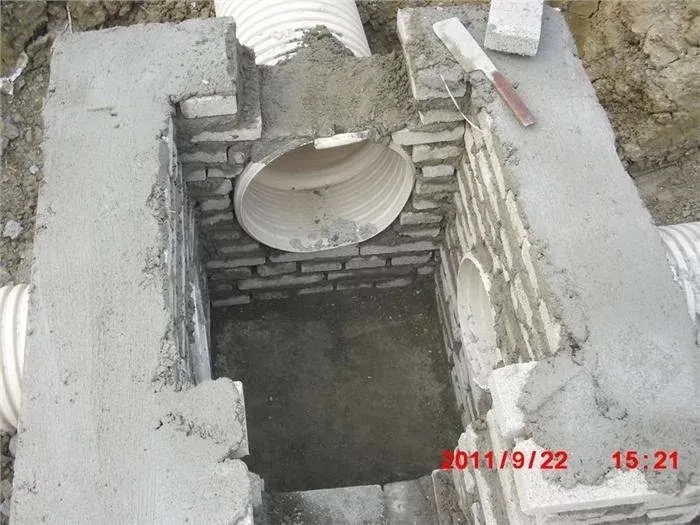

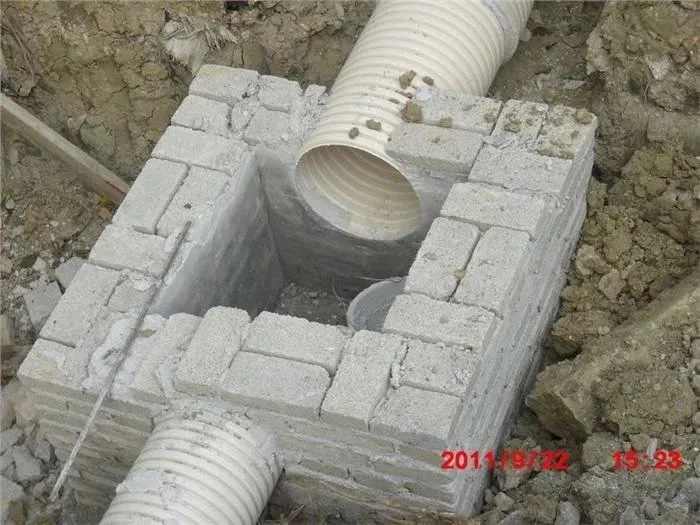

检查井砌筑，注意边砌边抹，不然砌完了，可能下面不好抹了。

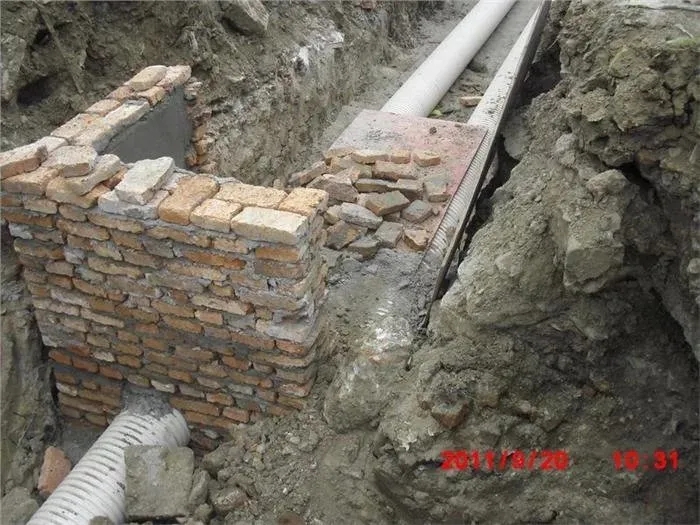

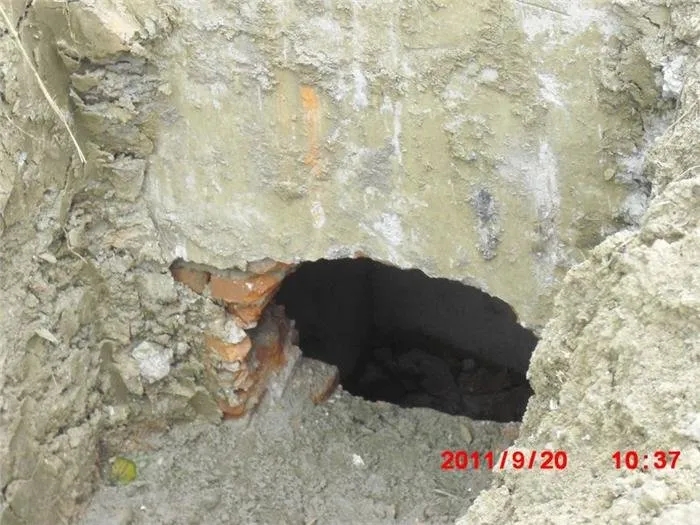

同样是检查井，咋效果相差如此之大，这个很危险。

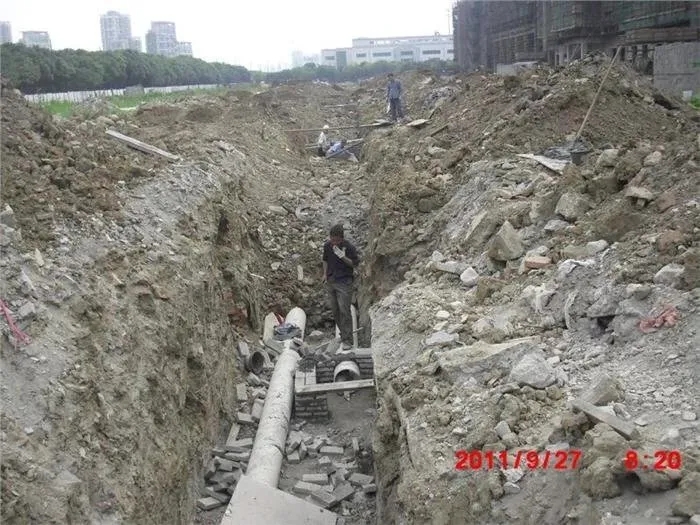

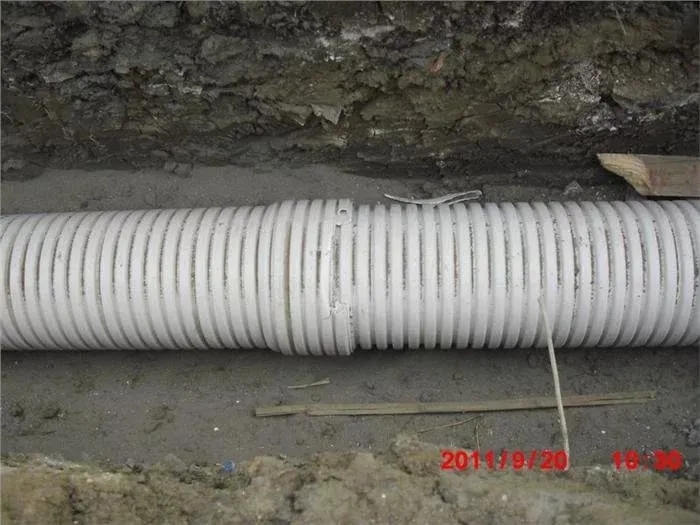

埋管道，应该需要注意管下垫砂的分量，有的施工单位都没有或很少。

检查井、管道埋设施工完成后需要隐蔽验收通过后方可回填。

验收通过后土方回填，回填时应注意设计及规范要求的土质。

某些管道达不到最小深度0.7，可用混凝土浇筑保护层。

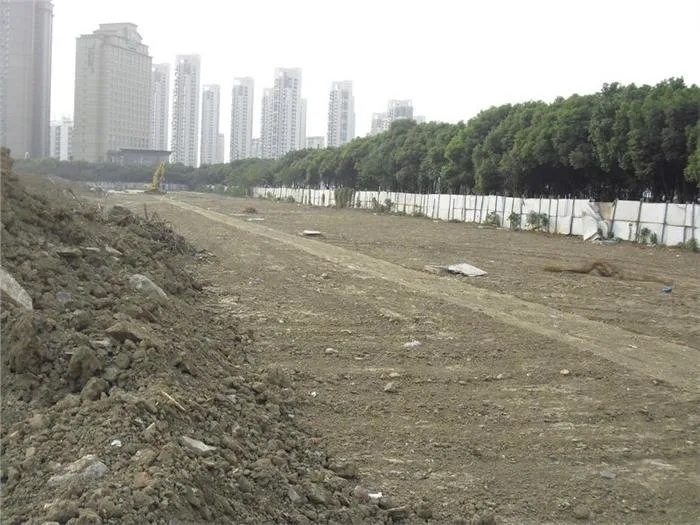

土方回填完开始测量放线，为道路施工做好准备，后续将上传道路作业流程。

作为现场施工技术人员和管理人员，严格监督进度、质量力度尤为重要，室外管网施工相对较复杂，现就室外雨水管网施工中常见的质量通病列举如下：

1、材料问题：由于在室外工作，容易出现雨水天气，首先要保证材料进场数量足够，不能因为材料供应问题拖时间，还有就是材料质量问题的把关，坚决杜绝不合格的材料；

2、标高问题：由于雨水管网本身是通过重力排到渠沟的，因此雨水管网的标高以及泄水坡度显得尤为关键，需要严格按照相应规范和设计说明施工；

3、管网安装：雨水管安装前需要在下面做好垫层措施，接着就是管道需要相互连接，注意连接的方向是否正确，以及管道摆放是否顺直，还有杜绝将已损坏的管道继续安装，需要更换；

4、检查井砌筑：严格按照国标施工，现规范不要求一定做沉砂池；

5、土方回填：首先，土方回填之前一定需要找各方管理单位进行隐蔽验收，通过后方可回填。回填时，注意土质、土块大小等，最好先用人工回填，再机械，避免大土块直接碾压；

6、最后，室外管网施工过程中，与其他管道等隐蔽工程交叉施工，这需要各方施工单位相互协调、配合，避免产生影响施工进度的问题。应遵循“有压力管避让无压力管，低压力管避让高压力管”的原则解决。

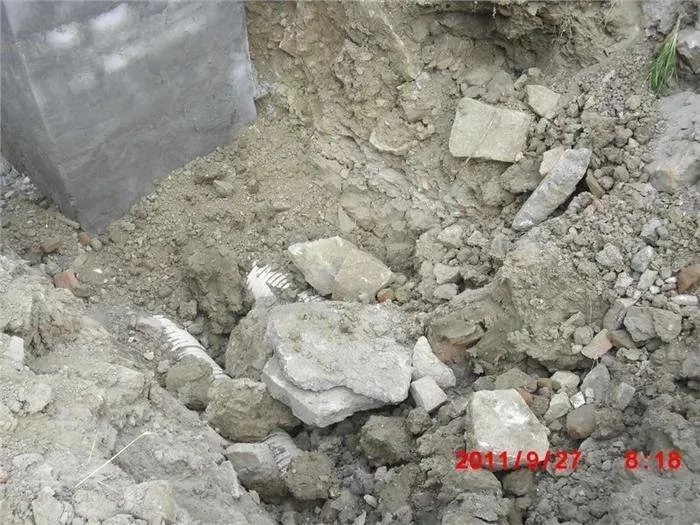

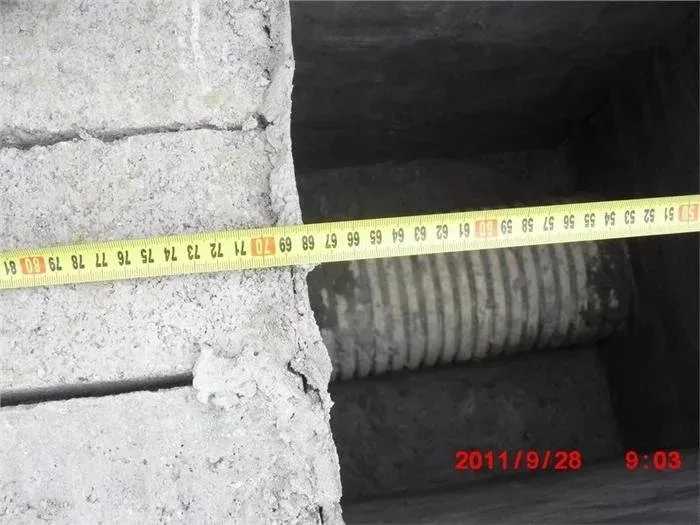

分享些施工过程中比较明显缺失的图片，引以为戒：
